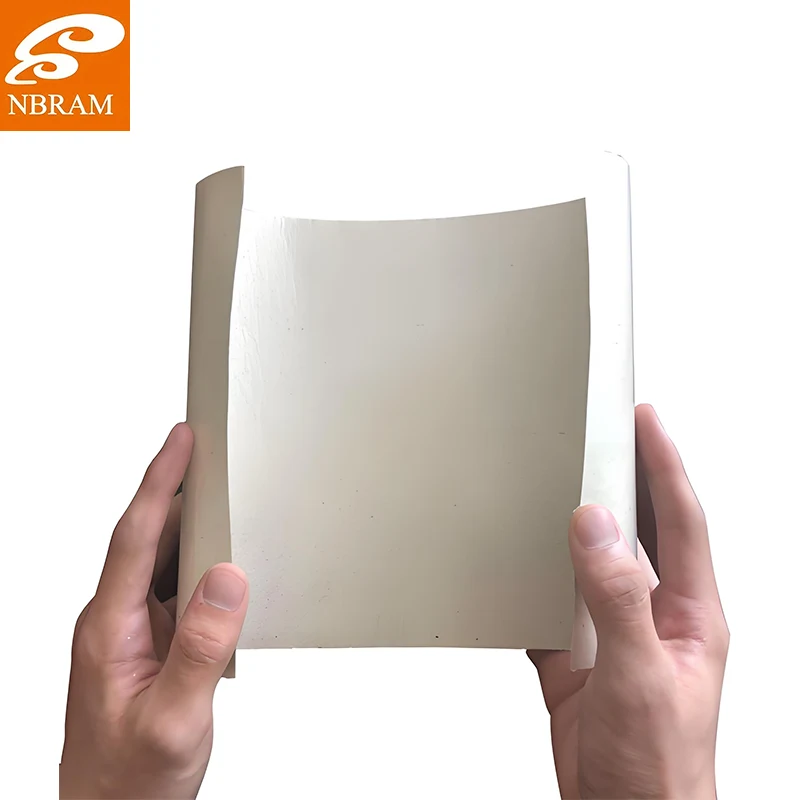

När din utrustning kräver flexibel isolering under extrema temperaturer ger NBRAMs högtemperaturflexibla glimmerskiva revolutionerande lösningar. Detta specialbehandlade glimmermaterial bibehåller flexibiliteten vid 800°C högtemperaturmiljöer, särskilt lämpligt för högtemperaturkabelomslag, värmeelementisolering och flygtrådsskydd. Jämfört med traditionella styva glimmerskivor överstiger dess böjhållfasthet 5000 cykler och tål drastiska temperaturförändringar från -100°C till 800°C. Kundfeedback visar att våra flexibla glimmerskivor förbättrar installationseffektiviteten med 40 % i industriell isolering av elektriska ugnar, med tredubblad livslängd. När du skaffar tillförlitliga flexibla högtemperaturisoleringsmaterial rekommenderar vi att du väljer leverantörer som NBRAM med speciella materialbearbetningspatent.
I nya termiska hanteringssystem för batterimoduler för energifordon visar NBRAMs flexibla glimmerskiva med hög temperatur exceptionell prestanda – effektivt isolerar 800°C termisk spridning mellan celler samtidigt som den deformeras flexibelt med batteriexpansion. En rymdtillverkare använder dem som isoleringsskikt för motorrumstråd, vilket bibehåller fullständig isoleringsprestanda under omväxlande stötar från -65°C till 600°C. Mer unikt är att detta material uppfyller UL94 V-0-certifieringen, med självsläckande egenskaper i högtemperaturmiljöer, vilket gör det nödvändigt för inre isolering av järnvägsfordon. Vid specialkabeltillverkning ersätter den traditionella glasfiberflätade lager, vilket minskar kabelns yttre diameter med 30 % samtidigt som temperaturmotståndet ökar med 200°C.
Med NBRAMs högtemperaturflexibla glimmerskiva: tjockleken sträcker sig från 0,08 mm till 1,0 mm, med den tunnaste specifikationen som uppnår en ultraexakt tolerans på 0,05 mm±0,005 mm. Under högtemperaturtestning förblir dielektrisk hållfasthet över 18kV/mm vid 800°C, med volymresistivitet som överstiger 10^12Ω•cm. Den unika flexibla formeln möjliggör en minsta böjradie på 3 mm (för 0,2 mm tjocklek), med en draghållfasthet över 25 MPa. Värmeledningskoefficienten är 0,65W/m•K, vilket säkerställer både isoleringsprestanda och lämplig värmeöverföringsförmåga. Standard spolebredd når 1000 mm, kontinuerlig längd överstiger 200 meter, vilket stöder höghastighets automatiserad lindningsproduktion.
Vi använder en exklusivt utvecklad rekonstruktionsteknik för glimmerpapper och väljer premium glimmerflingor för att skapa ultratunt glimmerpapper 仅 0,001 mm tjockt genom hydraulisk skalningsprocess – grunden för att uppnå flexibilitet. Genom noggrant kontrollerad impregnering penetrerar 工序，speciellt silikonharts jämnt mellan glimmerpappersskikten, med hartsinnehållet strikt bibehållet mellan 12%-18%, ett förhållande bevisat genom omfattande experiment för att optimalt balansera flexibilitet och temperaturbeständighet.
Värmebehandlingen använder segmenterad temperaturökningsteknologi, som långsamt härdar harts i intervallet 300°C-500°C, under vilka glimmerflingor bildar unika "fiskfjäll" skiktade strukturer som möjliggör både flexibilitet och styrka. Den slutliga kalandreringsprocessen visar sig vara särskilt viktig – med hjälp av spegelblanka rostfria stålrullar för kalandrering vid exakta temperaturer kontrollerar denna process ytjämnhet under Ra0,8μm, vilket underlättar efterföljande automatiserad bearbetning.
För kvalitetskontroll utvecklade vi specialiserade flexibilitetsutmattningstestare, där varje batch genomgår över 5000 böjtester. Utöver rutinmässig prestandatestning övervakar termogravimetriska analysatorer materialviktsförlusthastigheter under höga temperaturer, vilket säkerställer långsiktig tillförlitlighet. Framför allt tillhandahåller vi skräddarsydda termomekaniska analysrapporter för varje kund, data som är avgörande för att designa dynamiska högtemperaturisoleringssystem.
