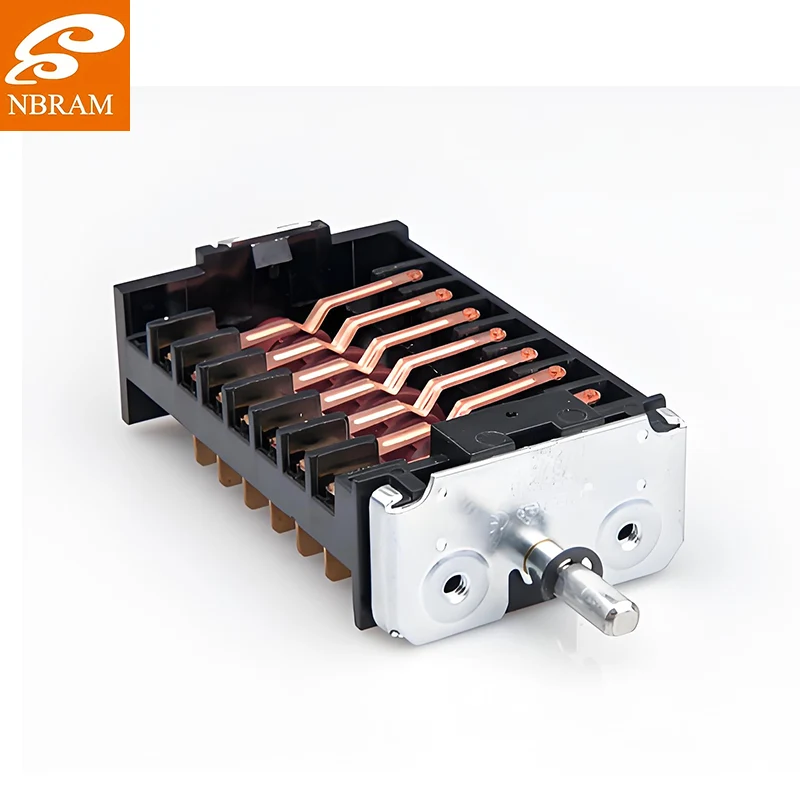

När exakt kretsval och tillförlitliga kopplingsoperationer är avgörande för dina elektriska system, levererar NBRAMs Rotary Switch den mekaniska precision och elektriska tillförlitlighet som proffs kräver. Efter att ha specificerat dessa för allt från industriella kontrollpaneler till ljudutrustning kan jag intyga att en kvalitetsprodukt gör hela skillnaden mellan smidig drift och konstant felsökning. Dessa omkopplare har robust mekanisk konstruktion med positiv spärrposition, silverlegeringskontakter för lågt motstånd och lång livslängd, och anpassningsbara konfigurationer från enkla enpoliga konstruktioner till komplexa flerdäcksarrangemang. Oavsett om du köper omkopplingskomponenter för instrumentering, kraftdistribution eller kontrollsystem, ger NBRAMs roterande omkopplare den taktila återkopplingen och elektriska prestanda som säkerställer tillförlitlig drift genom tusentals cykler. Beställ dessa precisionsmekaniska brytare för applikationer där kopplingstillförlitlighet direkt påverkar systemets prestanda och driftsäkerhet.
Efter år av brottning med dåligt designade växlingssystem som misslyckades vid de värsta möjliga ögonblicken, har jag utvecklat en djup uppskattning för den mekaniska elegansen och elektriska tillförlitligheten hos korrekt konstruerad vridomkopplare. NBRAMs produkter representerar den perfekta kombinationen av mekanisk precision och elektrisk prestanda - de är inte bara enkla kontaktskapare utan sofistikerade kretsroutingenheter som hanterar allt från lågnivåsignalväxling till högeffektkretskontroll. Det som skiljer dessa åt är deras förmåga att tillhandahålla flera kretskonfigurationer genom ett enda kontrollgränssnitt, vilket ger ingenjörer oöverträffad flexibilitet i systemdesign samtidigt som de behåller den taktila feedback som operatörerna litar på för säker drift.
Låt oss undersöka de tekniska specifikationerna som är viktiga i verkliga växlingsapplikationer. NBRAMs vridomkopplare hanterar strömvärden från 0,5A till 30A vid 250V AC beroende på kontaktmaterial och konfiguration. Kontaktresistansen förblir under 20mΩ för silverlegeringskontakter, avgörande för att bibehålla signalintegriteten i känsliga applikationer. Isolationsresistansen överstiger 100MΩ vid 500V DC, medan dielektrisk styrka klarar 1500V AC under en minut utan haveri. Mekanisk livslängd överstiger vanligtvis 50 000 cykler för standardmodeller, med vissa tunga versioner som når 100 000 operationer. Drifttemperaturen varierar från -40°C till 85°C, vilket säkerställer tillförlitlig prestanda under olika miljöförhållanden. Antalet positioner sträcker sig från 2 till 12 per däck, med flerdäckskonfigurationer som möjliggör komplex kretsrouting. Momentkraven varierar från 5-50 N-cm beroende på brytarstorlek och antal positioner.
Tillverkningsprocessen för vridomkopplare kombinerar precisionsbearbetning med elektroteknisk excellens. Vi börjar med valet av kontaktmaterial - silverlegeringar med hög renhet för allmänna applikationer eller silver-kadmiumoxid för högre strömbrytning där ljusbågsmotståndet är kritiskt. Kontaktformningsprocessen använder precisionsstansning och formning för att skapa kontakter med optimala passande ytor som säkerställer lågt motstånd och tillförlitlig drift.
Den mekaniska monteringen är där det verkliga konstnärskapet sker. Varje spärrmekanism är noggrant kalibrerad för att ge den perfekta balansen mellan positiv positionering och mjuk rotation. Jag har sett våra monteringstekniker justera fjäderspänningar och kullagerplaceringar för att uppnå det tillfredsställande "klicket" som operatörerna litar på för positionsbekräftelse. Axelbearbetningen får särskild uppmärksamhet; vi använder axlar i mässing eller rostfritt stål med precisionstoleranser som säkerställer jämn rotation utan vingling eller spel.
Däcktillverkningsprocessen involverar precisionsgjutning av isoleringsmaterialet. Vi använder glasfyllda härdplaster som ger utmärkt dielektrisk styrka samtidigt som dimensionsstabiliteten bibehålls över temperaturvariationer. Kontakthållarna är gjutna med precisionsspår som säkerställer perfekt inriktning av rörliga kontakter med stationära terminaler.
Den slutliga monteringsprocessen involverar noggrann inriktning av flera däck för komplexa switchar. Våra tekniker använder optiska inriktningsverktyg för att säkerställa perfekt registrering mellan däck - för i flerpoliga strömbrytare kan till och med lätt snedställning orsaka timingproblem under växlingsoperationer.
Varje färdig vridomkopplare genomgår rigorösa tester som inkluderar elektrisk kontinuitetsverifiering vid varje position, isolationsresistanstestning, dielektrisk hållfasthetsvalidering och mekanisk funktionstestning. Vi testar switchar genom hela deras mekaniska livscykel för att verifiera konsekvent prestanda och kontakttillförlitlighet. Dessutom utför vi miljötester inklusive termisk cykling, fuktexponering och vibrationstestning för att säkerställa tillförlitlig drift under verkliga förhållanden.
Där roterande omkopplare verkligen visar deras värde är i applikationer som kräver flera kretskonfigurationer från en enda kontrollpunkt. Jag har specificerat dessa för industriella kontrollpaneler där operatörer behöver välja mellan olika maskindriftslägen eller processparametrar. Den positiva spärrpositionen ger taktil återkoppling som bekräftar omkopplarens läge utan att kräva visuell bekräftelse - avgörande i miljöer där operatörer måste hålla ögonen på processen snarare än kontrollerna. Möjligheten att hantera både effekt- och signalkretsar gör dem idealiska för instrumenteringsapplikationer där utrymmet är begränsat men funktionalitetskraven är höga. Nyligen implementerade vi multi-deck rotary switch i ljudmixerkonsoler där de hanterar både kanalval och utjämningskontroll – tillförlitligheten har varit exceptionell genom år av daglig användning i krävande professionella miljöer.
